連接器，即CONNECTOR。國內亦稱作接插件、插頭和插座,用于傳輸電流或信號，廣泛運用于航空航天、醫療、國防、通訊等軍用體系中。在信息化裝備技術的推動下，通訊、鐵路交通、宇航、醫療等領域的數字信息化裝備對連接器產品的性能提出更高的要求，諸如高密度、模塊化、高可靠、多功能等方面，以滿足系統傳輸?shù)哪K化、集成化、耐環境、抗干擾等各種應用需求，因此高速連接器就此產生，光纖連接器作為其中的一種，也應運而生。今天我們主要分享三瑞3D視覺檢測系統對RJ6*2光纖連接器的檢測與管控。
魚眼端子是此款連接器中的重要組件，包括基部，兩個彈性部和插腳部，該方案主要介紹3D測量系統對魚眼端子基部高度、插腳部位置度進行測量。?產品名稱：RJ6*2連接器；?檢測內容：PIN腳相對高度和PIN腳位置度。?產品尺寸：115*65mm?FOV：35mm?對應公差尺寸：0.18mm
?X、Y軸重復精度：0.02mm
?Z軸重復精度：0.01mm
?檢測效率：10pcs/s

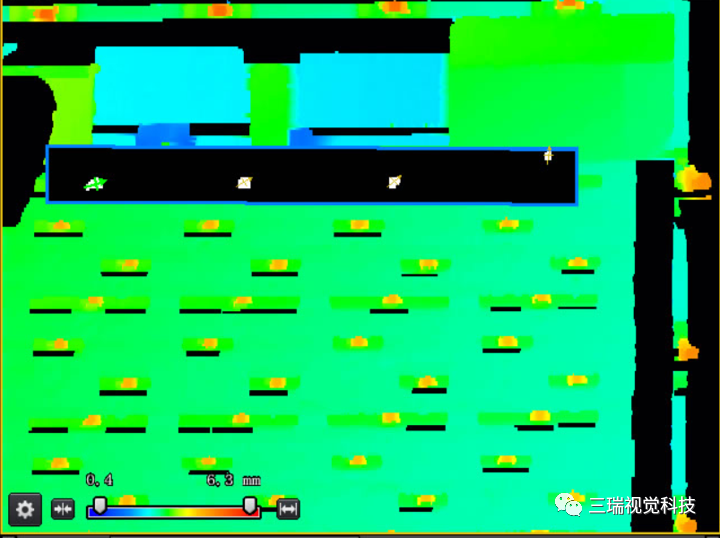

針對以上難點，我們的解決方案首先是人工把產品放入治具，治具對產品進行自導向，3D測量儀從左到右對產品進行掃描，得到產品的圖像數據；其次，對于多張圖片數據進行拼接，采用三瑞自主研發的視覺軟件算法，減少檢測框數量和檢測時間，提高了檢測效率。最后，針對反光面較小的難題，我們采用高度輔助測量方式，準確抓取針腳邊緣，計算出針腳是否符合落板孔位要求。從而完成對此款產品位置度和高度的測量，達到了客戶的要求，實現了對產品品質的管控。
