- 彩盒包裝機CCD視覺定位糾偏系統
- 類別:定位/對位視覺系統
- 點擊:5498
您可能在找
產品介紹
開發背景

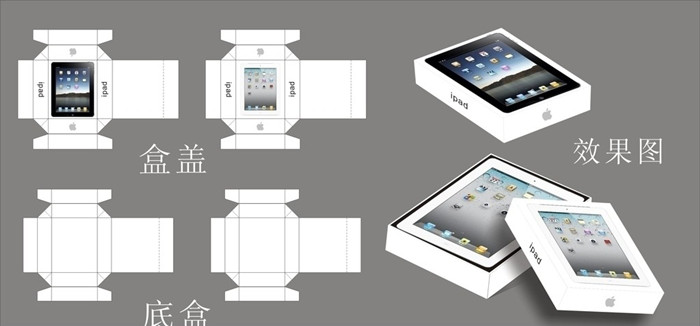

傳統包裝機用感應器檢測皮帶上外包裝彩紙的位置,指示機構放置底盒于彩紙以上。存在定位精度差(定位誤差大于0.2mm)、無法測量彩紙的旋轉角度等缺陷。部分包裝盒圖片如下:
本系統可以自動測量每張彩紙的具體位置和偏轉角度,指示運動機構準確把包裝底盒放置到彩紙上。
彩紙到達測量位置時,包裝機PLC送來“開始測量”信號,工控機指示相機捕捉彩紙圖像,檢測彩紙的具體位置和偏轉角度,發送檢測到的數據給PLC,指示PLC準確放置包裝底盒到彩紙上。

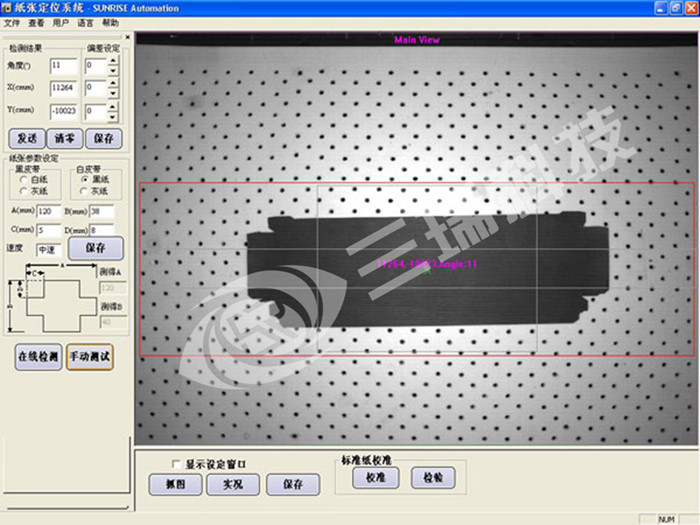

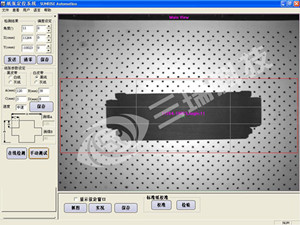

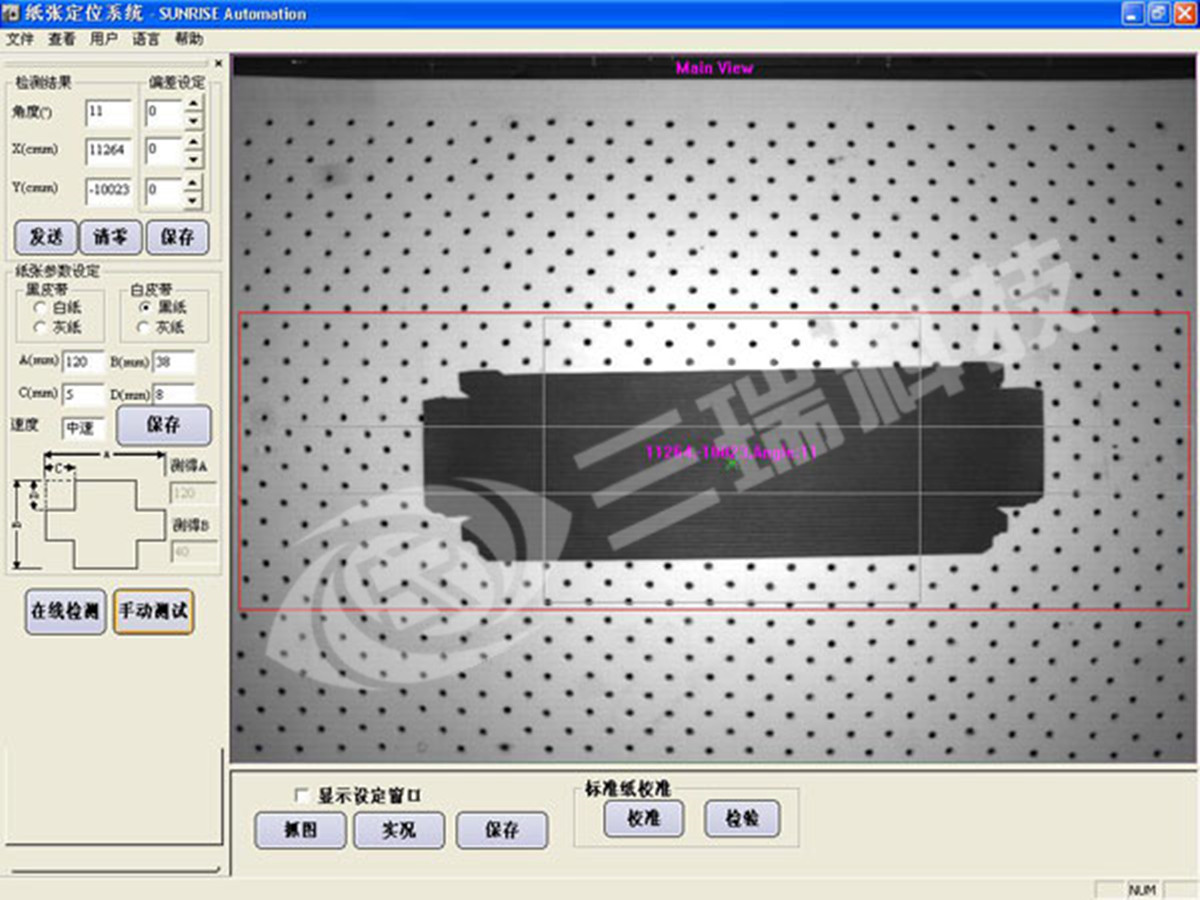

檢測界面圖:
性能指標:
◇ 檢測內容:X,Y坐標和偏轉角度;
◇ 視場大小:最大450mmX500mm,更換鏡頭可以改變測量產品的大小;
◇ 檢測精度:0.05mm~0.15mm,隨著視場的增大,精度會隨著下降;
◇ 檢測速度:40個/分。
應用范圍:
本系統可以廣泛應用于測量皮帶傳送的任何單件產品的測量和檢測。


![]() |
![]() |
![]() |
