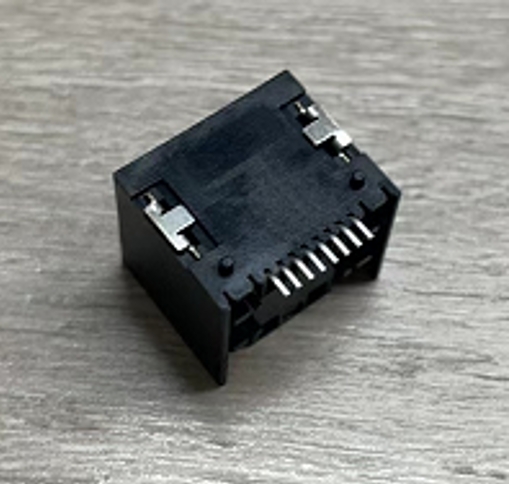

RJ5635-SMT 是一種表面貼裝 (SMT) RJ45 連接器，支持高達 10Gbps 的數據速率，適用于千兆以太網應用。該產品在生產過程中，為了顯著提高 RJ5635-SMT 連接器的生產質量和效率，降低生產成本，同時滿足市場和客戶對高品質產品的需求，通常會導入視覺進行品質管控。本案主要分享RJ5635-SMT連接器尺寸視覺檢測。
項目展示：
本案名稱：RJ5635-SMT連接器尺寸視覺檢測。
檢測內容：焊腳平面度、公差0.08mm；接地片平整度，公差0.08mm；窗口彈片下榻、翹起。
視野范圍：24.33mm*16.22mm；15mm*10mm。
圖像精度：0.007921mm/pixel，0.00488mm/pixel。
檢測速度：?jiǎn)未闻臄z300ms。

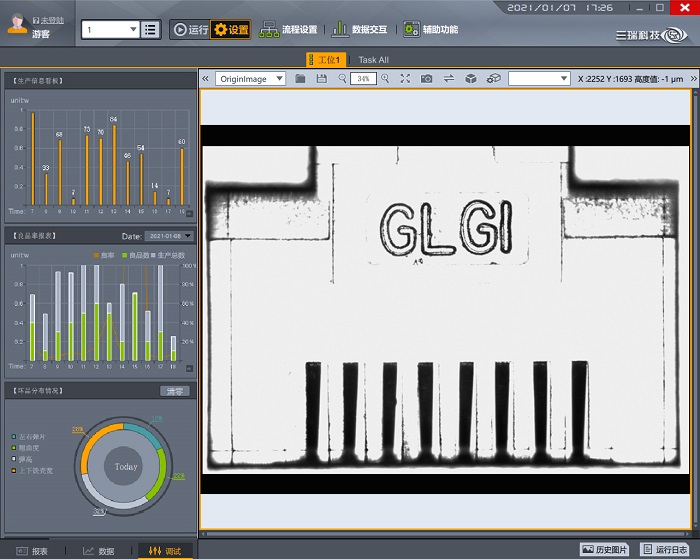

焊腳平面度檢測效果圖

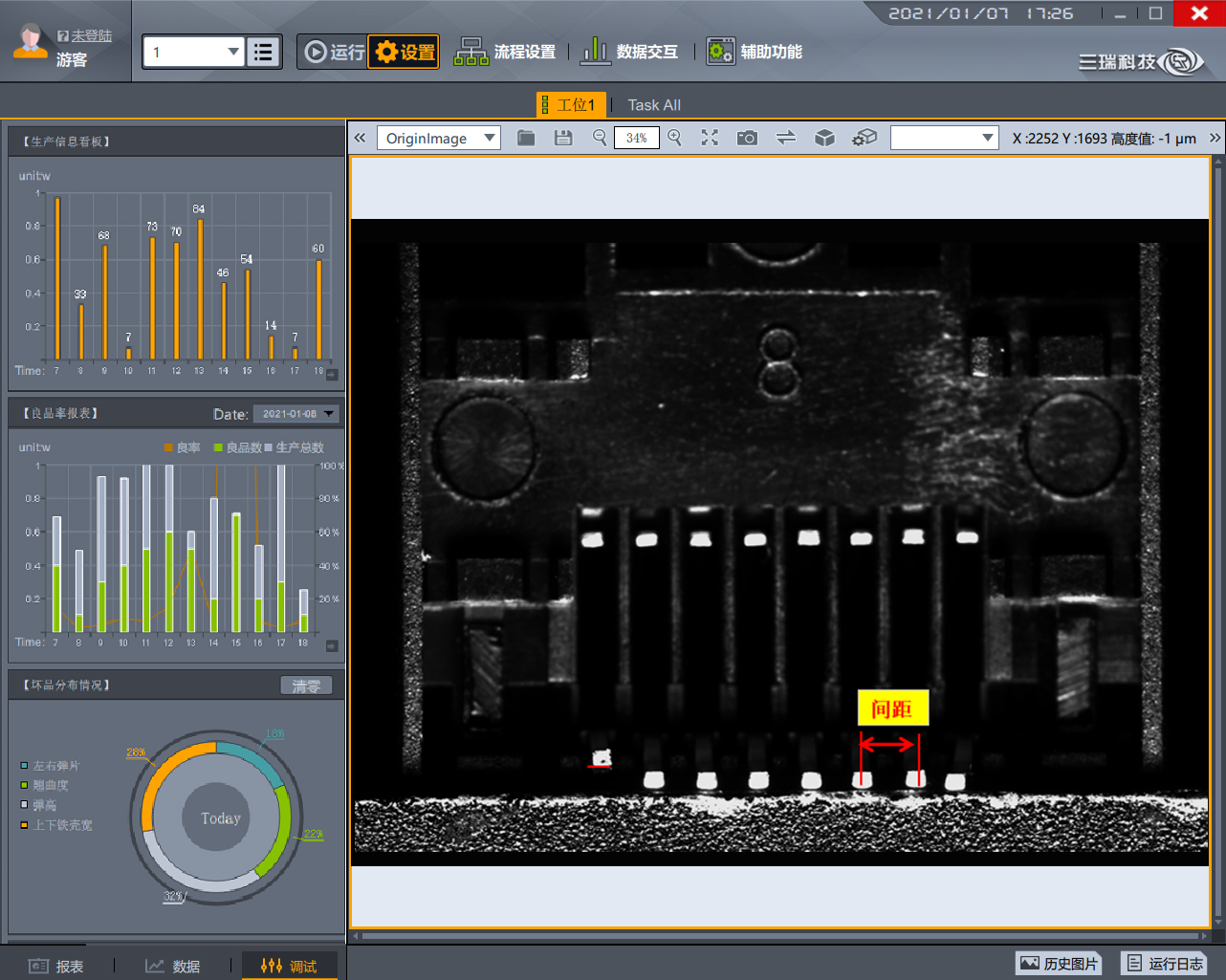

接地片平整度檢測效果圖

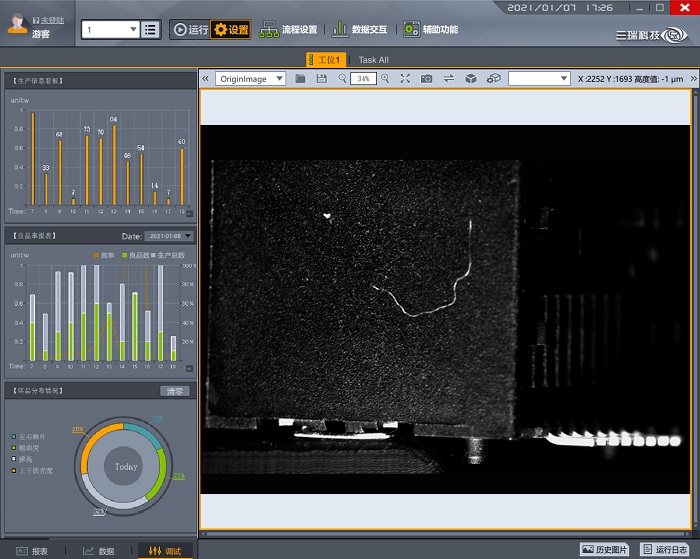

窗口彈片下榻、翹起效果圖
