項目展示：

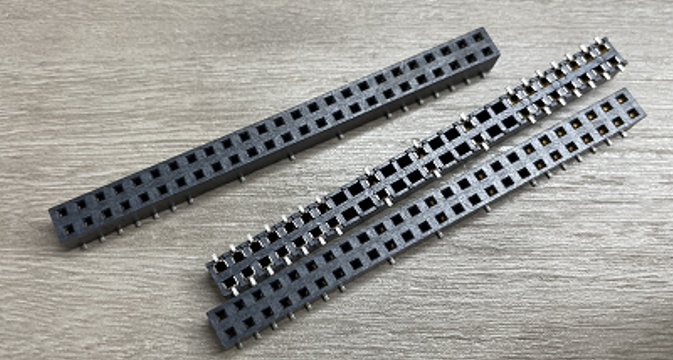

本案名稱：SL231203-2排針排母尺寸視覺檢測。
檢測內容：窗口內GAP值，公差±0.1mm；麥拉/蓋子位置度；PIN針長度、位置度，公差±0.1mm；PIN針平面度，共面度，公差0.08mm。
視野范圍：43.67mm*29.11mm。
圖像精度：0.00798mm/pixel。
檢測速度：單次拍攝300ms。

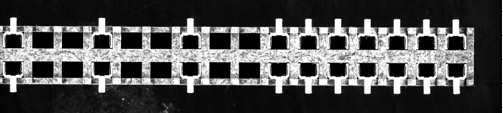

窗口內GAP值檢測效果圖

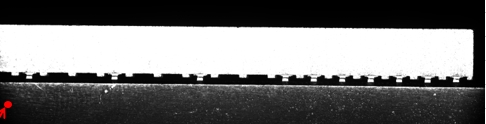

PIN針共面度檢測效果圖
PIN針正位度檢測效果圖
PIN長度檢測效果圖
